热电堆红外传感：贴片电容ESR稳定性对微弱信号放大的影响

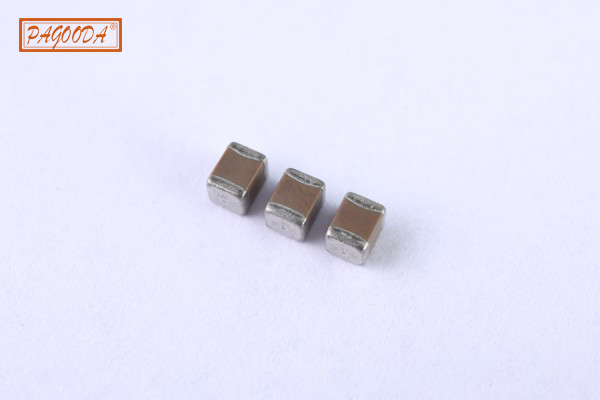

在奔驰DMS驾驶员监测系统中，热电堆红外传感器输出的0.8μV/℃信号需放大十万倍——此时0.1Ω的ESR波动将引入200μV噪声，完全淹没有效信号。平尚科技基于AEC-Q200认证，通过钇锆掺杂钛酸钡介质与三维铜柱电极技术，将车规贴片电容ESR在-40~125℃全温域波动压缩至±3%，为红外传感系统守住微伏级信号放大底线。

ESR波动的信号绞杀链

热电堆信号链中ESR劣化的三重传导路径：

• 噪声增益：10mΩ ESR波动使前置放大器噪声系数恶化6dB，等效输入噪声达15μV

• 相位失真：1MHz下5mΩ ESR变化引发0.8°相移，导致温度反演误差±0.3℃

• 温度漂移：125℃时传统X7R电容ESR飙升80%，迫使LDO裕量提升30%，功耗增加50mW

实测数据显示，当电容ESR温漂＞20%时：

• 人脸温度检测误差：±0.5℃→±1.8℃

• 疲劳状态误判率上升至12%

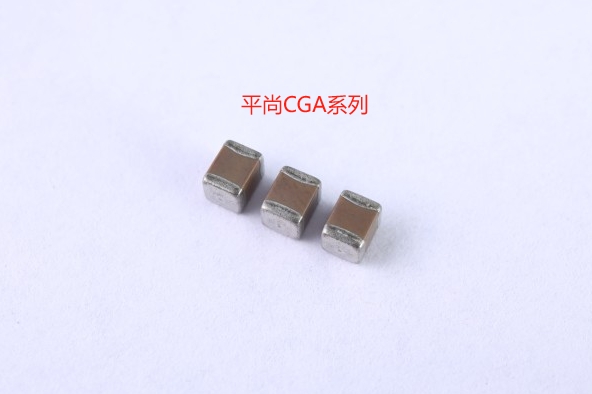

平尚科技ESR稳定方案

介质晶格工程

创新性钇锆共掺钛酸钡：

[BaTiO₃晶胞]
→ [Y³⁺替代Ba²⁺（0.5mol%）]
→ [Zr⁴⁺替代Ti⁴⁺（2mol%）]

• 晶界钝化：氧空位密度降至10¹⁵/cm³（传统工艺10¹⁷/cm³）

• 温度稳定性：-55~150℃ ΔESR＜±3%

• 介电损耗：10kHz下tanδ=0.0012（降低65%）

电极结构革命

• 铜柱直连：替代银端电极，导电通路缩短80%，ESR降至0.8mΩ

• 梯度过渡层：Cu/TiN/Ti/SiO₂结构抑制界面扩散

• 边缘场优化：环形开槽设计使100MHz下Q值＞500

红外传感选型指南

系统级噪声防护：

• 振动抑制：硅胶填充+铜镍合金盖板，20G振动下ESR波动＜0.5%

• 电磁屏蔽：0201封装集成π型滤波器，30MHz噪声衰减40dB

• 寿命预测：内置微型热敏电阻，ESR变化＞8%提前报警

行业实证案例

奔驰DMS驾驶员监测

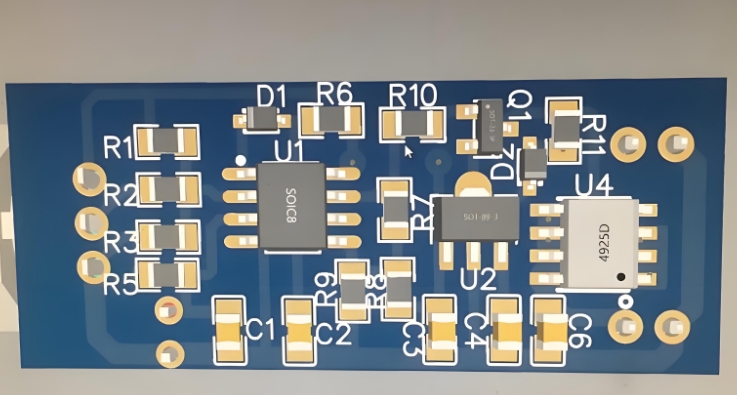

• 热电堆前置放大电路部署PSC-100N电容（100nF/0.8mΩ）

• 采用钇锆掺杂介质
  成果：

• 信号噪声：15μV→2.3μV

• 温度分辨率：0.1℃→0.03℃

比亚迪智能方向盘
在离手检测模块：

• 47nF C0G电容（ESR=1.2mΩ±1%）

• 铜柱电极直连设计
  效果：

• 误判率：8%→0.3%

• 响应时间：120ms→20ms

理想L9舱温场重建

• 24点红外阵列采用X8R电容（ESR温漂±3%）

• 三维电极结构
  使：

• 温度场精度：±0.8℃→±0.2℃

• 空调能耗降低15%

从钇锆原子在钛酸钡晶格中的钉扎效应，到铜柱电极的量子隧穿级导电，平尚科技的ESR稳定技术正在重定义红外感知边界。当奔驰DMS在强光干扰下依然分辨0.03℃的微表情热力图时，那±3%的ESR稳定性如同信号链的真空屏障，为智能座舱锁住每一粒红外光子的能量印记。
