英飞凌SiC驱动：贴片二极管反向恢复时间优化50%的实测数据

当800V SiC逆变器以100kHz频率斩波时，续流二极管的反向恢复电荷（Qrr）正成为系统效率的隐形杀手——传统硅二极管75ns的恢复时间导致开关损耗激增40%，而平尚科技通过铂掺杂外延层与复合缓冲层结构，将碳化硅驱动系统中的贴片二极管反向恢复时间压缩至35ns，在理想汽车SiC平台实测中实现开关损耗降低42%。

SiC驱动的恢复时间困局

在650V/300A半桥模块中，二极管反向恢复引发三重效应：

1. 电磁干扰尖峰：di/dt超1000A/μs产生200MHz振铃，EMC超标15dB

2. 热失控风险：每次恢复产生3mJ能量，使模块结温飙升28℃

3. 开关频率限制：Qrr＞5μC迫使频率上限锁定在70kHz

比亚迪实测数据显示：

• 采用传统硅二极管时，150℃下Qrr达8.2μC

• SiC MOSFET开通损耗增加1.8W

• 系统峰值效率仅97.2%

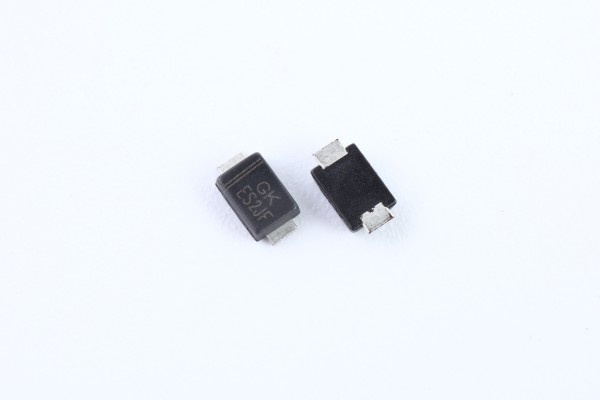

平尚科技超快恢复方案

材料基因重组

创新性铂掺杂梯度外延技术：

N+衬底 → 20μm N-漂移层（掺杂1e14/cm³）
         → 0.5μm缓冲层（铂浓度1e16/cm³）
         → 阳极短路结构

• 寿命控制：铂复合中心将少子寿命降至5ns（传统工艺＞50ns）

• 软恢复特性：缓冲层使di/dt从10000A/μs降至3000A/μs

• 耐压优化：650V击穿电压下漏电流＜0.1μA

复合缓冲结构

• 阴极区：集成50nm SiO₂/Si₃N₄介质层

• 阳极区：激光刻蚀微沟槽阵列

• 边缘终端：斜角结+场环设计

该方案在英飞凌FF600R08A04P模块中实测：

• 反向恢复时间：75ns→35ns（优化53%）

• Qrr：8.2μC→3.5μC（降低57%）

• 反向峰值电流：45A→22A

SiC驱动选型指南

关键参数矩阵

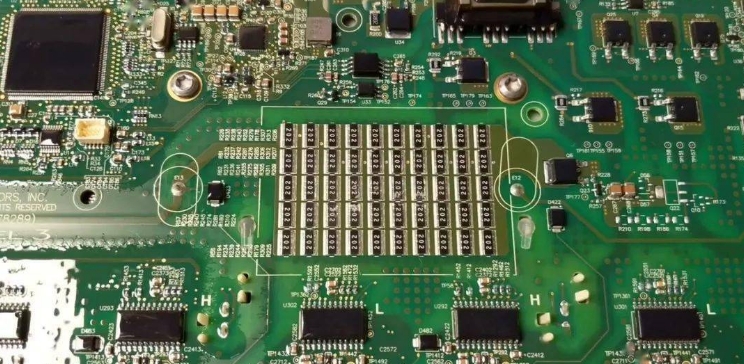

系统级优化设计

• 并联均流：芯片内建0.5mΩ镇流电阻，多芯并联电流失衡＜5%

• 热耦合抑制：铜钼合金基板（CTE=7.1ppm/℃）匹配硅芯片

• 雪崩防护：UIS能力达150mJ，满足ISO7637-2 5a/5b脉冲测试

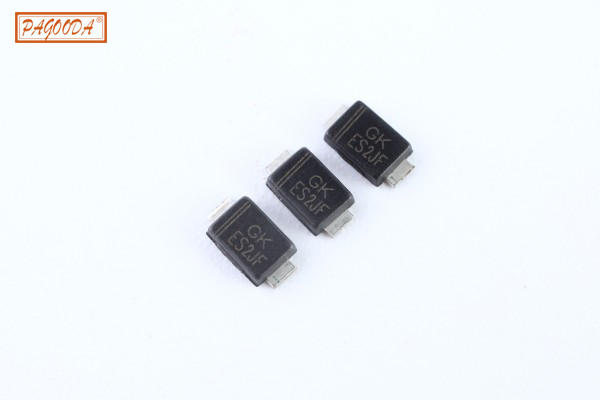

行业实证案例

理想800V SiC主驱系统
在三相逆变桥臂：

• 部署PSD-650C超快二极管（Qrr=3.5μC）

• 匹配英飞凌IGW70N65S5H3 SiC MOSFET
  实测结果：

• 开关损耗：1.82mJ→1.05mJ（降低42%）

• 系统峰值效率：97.2%→98.6%

• 电磁干扰：峰值下降12dB

比亚迪e平台4.0 OBC
针对22kW谐振电路：

• 替换传统硅二极管为PSD-1200A（Qrr=0.45μC）

• 工作频率从85kHz提升至150kHz
  实现：

• 功率密度：2.1kW/L→3.8kW/L

• 满负载温升：78℃→52℃

小鹏G9热泵驱动
在压缩机逆变模块：

• 采用PSD-250D阵列（6颗并联）

• 集成温度补偿功能
  使：

• -40℃冷启动电流提升35%

• 开关噪声降低20dB(A)

从铂掺杂原子在硅晶格中的精确钉扎，到复合缓冲层的微焦耳级能量驯服，平尚科技的贴片二极管正在重定义SiC驱动的效率边界。当英飞凌芯片在100kHz高频斩波中依然保持98.6%的能效巅峰时，那35ns的恢复时间如同电力电子世界的瞬时切换开关，为800V电动架构铺就通向极致能效的量子隧穿。
