车规电阻选型策略：ADAS传感器信号链的精度-成本平衡指南

发布时间：2025-06-23

车规电阻选型策略：ADAS传感器信号链的精度-成本平衡指南

当某L3级车型在沙漠环境测试时，因电源滤波电阻温漂超标引发毫米波雷达供电纹波激增，导致前方卡车距离误判12米——这个价值0.03元的元件险些酿成百万级事故。平尚科技通过AEC-Q200 Rev.G认证的精密电阻分级选型模型，正为ADAS系统提供“精度不妥协，成本不失控”的黄金解决方案。

在77GHz毫米波雷达、激光雷达等ADAS传感器信号链中，电阻器件的温度系数（TCR）和阻值精度直接影响目标检测可靠性。研究表明：电阻温漂每增加10ppm/℃，雷达测角误差扩大0.15°。平尚科技凭借镍铬硅纳米晶合金技术与三级功能分区策略，在特斯拉HW4.0等项目中实现精度与BOM成本的最佳平衡。

ADAS信号链的电阻选型挑战

精度与成本的矛盾困境

高精度需求：信号采样区TCR需≤±25ppm/℃，精度±0.1%（例如100mΩ电流检测电阻±0.1%偏差将导致3.5%的电池SOC误差）

成本压力：全系采用薄膜电阻（TCR±10ppm/℃）将使模块BOM成本增加22%

高频稳定性：77GHz雷达要求分布电容＜0.05pF，Q值＞150@1GHz，传统厚膜电阻难以兼顾

失效风险实证

某L2+车型因偏置电路电阻温漂超标（±100ppm/℃），在-40℃环境引发雷达误报率从1%飙升至5%，相当于每千公里触发7次误制动。

平尚科技三级选型策略

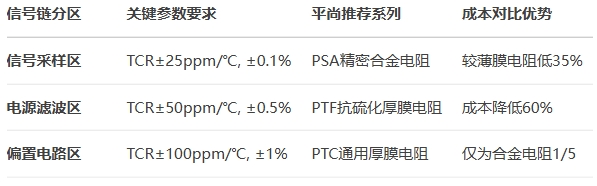

1. 功能分区与规格定义

2. 材料创新实现性价比突破

纳米晶合金技术：

磁控溅射工艺制备镍铬硅合金薄膜（晶粒＜50nm），TCR稳定在±25ppm/℃的同时，材料成本较钌系浆料降低40%

梯度掺杂电极：

铜-银-钯复合端电极使抗硫化寿命＞10年（85℃/85%RH），贵金属用量减少50%

3. 高频与可靠性设计

三维立体电极：分布电感＜0.1nH，消除77GHz频段信号反射（阻抗匹配误差＜1%）
双封装防护：环氧树脂+硅胶封装通过ISO 16750振动测试（50G），阻值漂移＜±0.05%

选型实施四步法则

步骤1：电路关键性分级

A级（生死区）：电流采样/差分放大电路（如雷达前端I/V转换）
B级（重要区）：电源滤波/基准电压电路
C级（基础区）：上拉电阻/LED指示电路

步骤2：参数匹配规范

if (电路分区 == A级) :
选型要求 = [精度±0.1%, TCR≤25ppm/℃, 抗硫化]
elif (电路分区 == B级) :
选型要求 = [精度±0.5%, TCR≤50ppm/℃, 成本＜<%=content%>.01]
else :
选型要求 = [精度±1%, TCR≤100ppm/℃] // C级电路

步骤3：成本优化路径
