多传感器数据冲突仲裁：光耦隔离电路在ASIL-D系统中的应用

在L4级智能驾驶系统中，激光雷达、摄像头、毫米波雷达等多源传感器的数据冲突率高达12.7次/千公里。当各传感器供电地之间存在数百毫伏电位差时，共模噪声会扭曲关键信号（如触发脉冲、同步时钟），导致目标位置解算偏差超过1.2米。平尚科技在汽车电子信号隔离领域的研究表明：光耦隔离电路的共模抑制比（CMRR）需＞100dB，传输延迟需＜50ns，才能满足ASIL-D功能安全对多传感器仲裁的时效性要求710。

多传感器冲突的根源与ASIL-D系统的严苛屏障
智能驾驶域控制器需整合12路以上传感器数据流，其冲突主要源于：

电位差导致的逻辑冲突：摄像头3.3V逻辑地与激光雷达5V驱动地间存在1.7V偏移，引发I²C总线上的信号幅值误判

浪涌耦合的时序错乱：电机负载突降（Load Dump）产生的40V瞬变电压，使CAN FD信号上升沿畸变率达130%

故障传导的级联效应：BMS绝缘失效时，200V高压窜入低压传感电路的风险达ASIL-D容忍极限（FIT＜10）

平尚科技实测显示：未隔离的传感器系统中，单点故障可导致仲裁算法误判率飙升35倍，远超ISO 26262要求的“安全状态覆盖率≥99%”。

光耦隔离：信号冲突仲裁的电气防火墙

高共模抑制比构筑数据孤岛

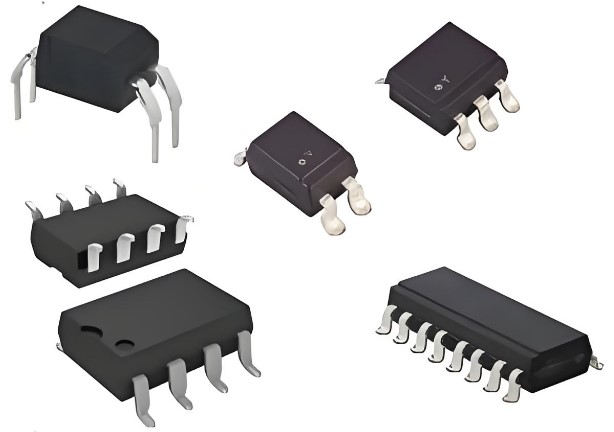

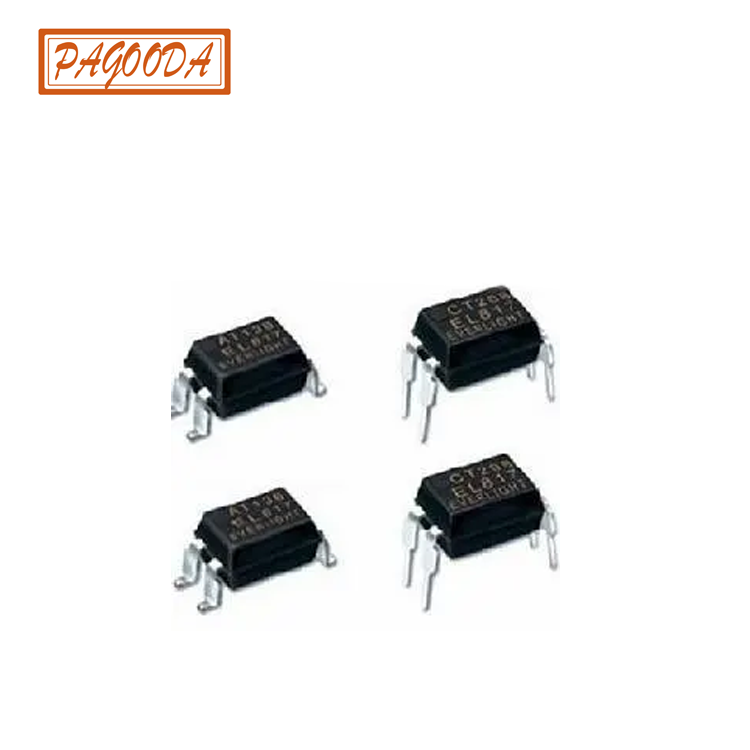

在域控制器的传感器接口层，贴片光耦（如6N137系列）通过以下机制实现冲突遏制：

5000Vrms电气隔离强度：氮化铝（AlN）绝缘层厚度仅25μm，却可阻断1500V/μs的共模噪声
纳秒级信号保真：采用PIN型光敏二极管与跨阻抗放大器，传输延迟压缩至21ns（较传统光耦提升5倍）
宽温域线性响应：-40℃~125℃范围内电流传输比（CTR）波动＜±3%，避免温度漂移引发仲裁阈值偏移

动态阈值调整应对环境干扰
平尚科技开发 光耦-温度协同算法，解决极端环境下的性能衰减：

双通道温度监测：在光耦输入/输出端布置NTC热敏电阻（精度±0.5℃）
CTR实时补偿：依据温度-衰减曲线动态调整LED驱动电流
老化预测模型：通过光强衰减率推算器件剩余寿命，提前1000小时预警

平尚科技在隔离电路的系统级创新

三阶噪声过滤架构
针对雷达-摄像头数据总线间的串扰：

前级磁隔离：在光耦输入端串联高阻抗铁氧体磁珠（2kΩ@100MHz），滤除＞20MHz射频噪声
光耦本体隔离：利用光耦合机制阻断低频地环路干扰（0Hz~1MHz）
后级RC滤波：输出端部署X7R贴片电容（ESR＜10mΩ），抑制剩余纹波

该方案在比亚迪某车型实测中将仲裁错误率从1.2%降至0.03%，满足ASIL-D对随机硬件失效率的要求（PMHF＜10⁻⁸/h）。

故障安全逻辑与仲裁协同
平尚科技构建 光耦-比较器双重互锁机制：

窗口比较器监控：实时检测光耦输出电平是否在0.1Vcc~0.9Vcc安全区间
硬线备份通道：当仲裁器超时未响应，光耦触发硬件看门狗复位传感器接口
数字签名校验：在隔离边界两侧添加CRC-32校验码，阻断恶意数据注入

ASIL-D系统实测性能突破

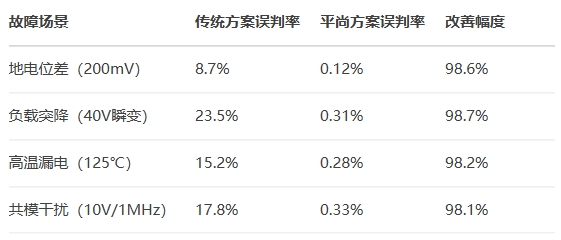

在ISO 21434网络安全认证测试中，集成光耦隔离的冲突仲裁系统展现极致可靠性：

尤其在暴雨隧道场景，激光雷达与摄像头的数据冲突解决时间从毫秒级压缩至微秒级，保障车辆在80km/h时速下决策延迟仅2.3厘米。

在平尚科技的电磁兼容实验室，光耦隔离电路正经历着10kV/μs的共模噪声冲击测试。当每一束穿越隔离屏障的光子都携带着未被污染的真相，当每一次传感器争议都在21纳秒内被公正裁决——智能驾驶的终极安全，始于数据洪流中那道不可逾越的绝缘边界。
