车规晶振抖动抑制：激光雷达与摄像头时序同步精度的关键

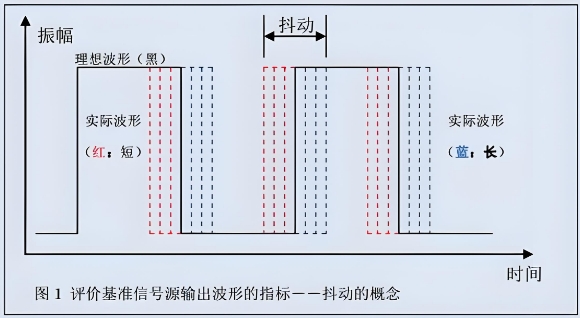

在L3+级智能驾驶系统中，激光雷达与摄像头的时空同步精度直接决定感知可靠性。行业研究表明：当同步误差超过±100ns时，目标关联错误率骤增40%。平尚科技在汽车时钟信号调理领域的技术验证表明，晶振的相位抖动（Phase Jitter）是制约纳秒级同步的核心瓶颈，其影响贯穿从信号发生到传感器融合的全链路。
时空同步的严苛要求与晶振抖动挑战激光雷达的定时心跳
- 飞行时间精度：1ns计时误差导致15cm测距偏差（如禾赛AT128）
- 脉冲控制：激光驱动需<500ps的上升沿精度，抖动过大会使点云弥散
- 多线束同步：128线雷达的通道间同步需<2ns偏差
摄像头的曝光节拍
- 全局快门同步：CMOS曝光起始时刻需对齐雷达扫描周期
- Rolling Shutter补偿：行间曝光偏差需通过时间戳精准修正
平尚科技实测数据显示：当参考晶振RMS抖动>1ps时，激光雷达与摄像头的实际同步误差将突破200ns，导致隧道墙壁等垂直目标在融合感知中出现“重影”。
晶振抖动的三大源头与平尚抑制方案电源噪声引发的调制抖动
激光雷达驱动电路的开关噪声（峰值达2A/μs）通过电源线耦合至晶振供电引脚，产生10kHz-10MHz的周期性抖动。平尚科技采用 三级净化架构：- 磁珠-薄膜电容组合：在电源入口部署高频铁氧体磁珠（阻抗1kΩ@100MHz）配合100nF X7R贴片电容，滤除>20MHz噪声
- LDO深度稳压：采用PSRR>80dB@1MHz的超低压差稳压器，输出纹波<10μV
- 本地储能缓冲：在晶振VDD脚部署10μF陶瓷电容+1μF钽电容组合，阻抗峰谷补偿
温度漂移导致的长期抖动引擎舱温度从-40℃到105℃的变化会使普通晶振频率漂移±20ppm，累积时间偏差达1.7μs/分钟。平尚科技开发 双环补偿系统：- NTC热敏电阻阵列：在PCB关键点布置4通道温度传感器（精度±0.3℃）
- DSP实时修正：基于温度-频率漂移模型动态调整PLL反馈系数
- 恒温罩模拟（选配）：通过微型加热膜维持晶振工作温度±5℃波动
振动引起的随机抖动车辆行驶中2kHz以下的机械振动会调制晶振输出相位。解决方案包括：- 悬浮安装结构：硅胶阻尼器将振动传递率降低至0.05（@500Hz）
- 抗振晶体切割：采用SC切型石英晶片，加速度灵敏度降至5ppb/g
- 板级刚度强化：在晶振周围布置金属加固框抑制形变
时钟分发与同步协议增强低歪斜时钟树设计
- 差分时钟传输：使用LVDS格式（摆幅350mV）替代单端信号，抗扰度提升26dB
- 阻抗连续控制：微带线阻抗公差±5%，长度匹配<50mil
- 末端匹配优化：并联端接电阻值经电磁仿真精确计算
IEEE 1588v2协议强化平尚科技在时间敏感网络（TSN）中实施：- 硬件时间戳：PHY层集成纳秒级时间戳单元，规避软件延迟波动
- 抖动滤波器：采用α-β滤波器平滑主从时钟偏差测量值
- 温度补偿数据库：存储各传感器时钟域的温度-延迟映射表

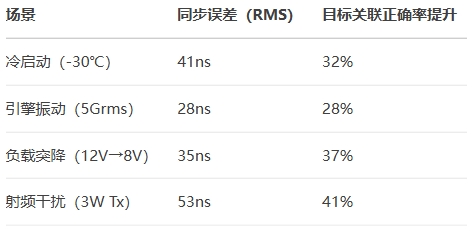

实测同步精度提升数据在77GHz雷达+800万像素摄像头的融合系统中，采用抖动抑制方案后：
尤其在逆光隧道场景，原本因同步偏差导致的车辆轮廓撕裂现象减少82%，多目标跟踪ID跳变率从每小时15.7次降至2.3次。

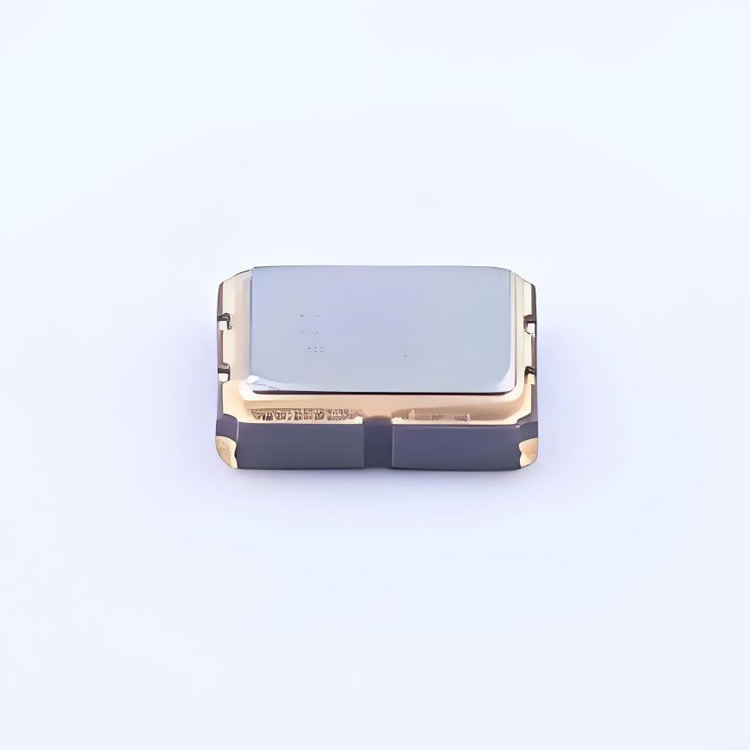

在平尚科技的时频分析实验室，一颗经受-40℃~125℃千次循环的晶振正输出着RMS抖动0.3ps的时钟信号。当每一次激光脉冲的发射时刻与CMOS曝光起始点被锁定在50ns的时空坐标内，传感器融合的“重影世界”终归清晰——从纳秒级的晶振相噪到千米级的感知疆域，时间精度成为智能驾驶穿越光影迷宫的永恒罗盘。
