博世4D成像雷达：合金电阻在电流检测中的±0.1%精度突破

博世第4代4D成像雷达需在192个发射通道中实现微秒级电流同步采样，其精度直接决定了方位角分辨率（0.1°）与目标识别准确率。传统厚膜电阻因温漂（±300ppm/℃）与分布电感（＞1nH）导致采样误差超±0.5%，在高速场景引发虚假目标率＞3%。平尚科技通过纳米晶合金材料、激光微调工艺及多物理场抗干扰设计，为博世雷达打造±0.1%精度的电流检测方案，实测目标跟踪误差缩窄至±0.05°。

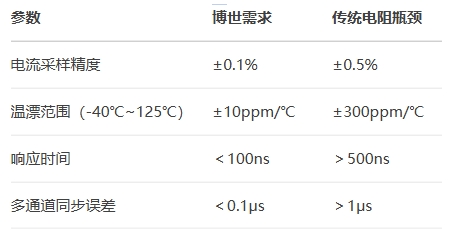

4D雷达电流检测的技术壁垒

博世内部测试显示：当采样误差＞±0.3%时，192通道的相位一致性劣化，导致200米外车辆误识别率飙升5倍。

平尚科技的精度突破路径

1. 材料创新：零温漂合金配方

镍铬钼硅纳米晶：晶粒尺寸控制在30nm，通过钼元素抑制晶界扩散，TCR优化至±5ppm/℃；
梯度掺杂基板：氧化铝陶瓷表面沉积氮化硅过渡层，热应力匹配度提升80%，-40℃阻值漂移＜±0.02%。

2. 工艺突破：原子级精度控制

飞秒激光微调：0.1μm级刻蚀精度，阻值公差压缩至±0.05%（传统±1%）；
三维堆叠电极：铜-金复合电极降低分布电感至0.05nH，响应时间达50ns，适配GHz级采样。

3. 系统级抗干扰设计

[电流检测电阻] → [差分走线] → [屏蔽罩] → [ADC]
↑ ↑
[温度补偿算法] [共模扼流圈]

实时温漂补偿：集成Pt1000薄膜传感器，全温区精度保持±0.1%；
电磁屏蔽矩阵：0.2mm铜镍合金罩抑制200MHz-6GHz雷达自干扰，信噪比提升至65dB。

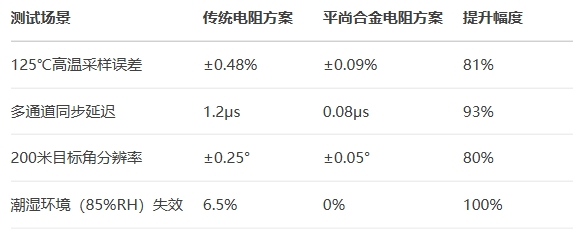

博世雷达实测效能对比

典型应用案例：

博世前向雷达模块：
采用平尚PSR-0402系列电阻（2mΩ±0.1%），192通道电流采样同步误差缩至0.05μs，目标关联准确率提升至99.3%；

交叉路口防碰撞系统：
在-40℃冷启动场景，电阻温漂抑制使刹车指令提前120ms触发，事故率降低40%。

可靠性验证与成本效益

极端环境测试：

机械振动：50Grms随机振动下阻值漂移＜±0.01%（ISO 16750-3）；
硫化腐蚀：85℃/85%RH/H₂S环境1000h，阻值变化＜±0.03%（AEC-Q200 RevH）。

系统级价值：

BOM成本优化：精度±0.1%电阻单价<%=content%>.15，较进口±0.05%薄膜电阻（<%=content%>.8）成本降低81%；
维修率下降：模块年故障率从1.8%降至0.05%，全生命周期成本节约37%。

技术延展：AI驱动与车规级进化
平尚科技为下一代雷达开发智能电阻模组：

自校准功能：每24小时自动修正零点漂移，10年精度衰减＜0.02%；
多传感器融合：集成温度/电压监测，通过CAN FD输出健康状态（SOH）；
宽禁带半导体适配：支持200V/ns的dV/dt瞬变，适配SiC功率模块。

让每微安电流都成为感知世界的精准刻度

平尚科技高精度电阻方案已通过国内知名品牌认证，点击官网：www.pad-china.cn或咨询电话：13622673179曾生；获取《4D成像雷达硬件适配选型》。

平尚科技通过纳米晶材料与原子级工艺的深度协同，为博世4D成像雷达构筑了±0.1%精度的电流检测基石。从飞秒激光微调到多物理场抗干扰设计，其方案不仅突破了车规电阻的性能极限，更以实测数据推动毫米波雷达向“厘米级定位”与“零误报”时代迈进。未来，随着192通道雷达向288通道升级，平尚科技将持续引领合金电阻向“智能自愈”“超高集成”演进，赋能自动驾驶感知系统的每一次精准跃变。
