UL 1449认证：贴片压敏电阻在车载浪涌保护中的选型策略
随着汽车电子智能化升级，车载信息娱乐系统、ADAS（高级驾驶辅助系统）等设备对瞬态浪涌电压的防护需求日益严苛。贴片压敏电阻作为核心过压保护器件，其选型策略直接影响系统稳定性和安全性。平尚科技基于UL 1449认证框架，以“材料-工艺-测试”全链路技术体系，为智能车载设备提供高可靠浪涌保护解决方案。
一、UL 1449认证的核心要求与平尚科技的应对策略
UL 1449标准聚焦于浪涌保护器件的性能与安全性，要求产品在过压、过流、温度冲击等极端条件下保持稳定。平尚科技的贴片压敏电阻通过以下设计满足认证要求：- 1.材料创新：采用纳米晶陶瓷介质，孔隙率＜0.3%，结合银镍复合电极，确保在-55℃~150℃宽温区内容值漂移＜±5%。

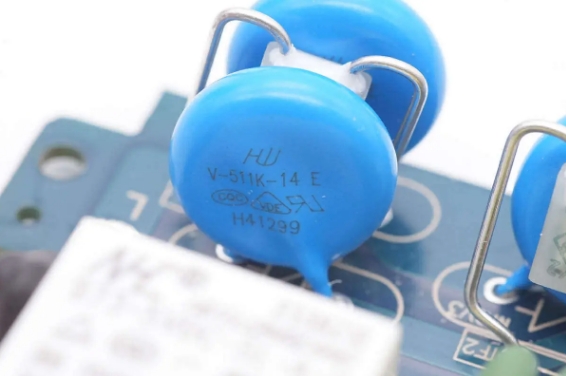

- 2.结构优化：多层堆叠电极设计（如0402封装尺寸1.0×0.5mm），通流容量提升至50A（8/20μs脉冲），钳位电压（Vc@50A）低至25V，较传统插件压敏电阻体积减少75%。
- 3.认证合规性：通过UL 1449认证的严苛测试项，包括高温高湿（85℃/85%RH，1000小时）、机械振动（30G，XYZ三轴）及50次温度循环（-55℃↔125℃），确保产品全生命周期可靠性。
二、车载场景下的选型参数对比
智能车载设备的浪涌防护需平衡体积、性能与成本。平尚科技针对不同应用场景提供差异化方案：- 高密度PCB场景（如智能座舱主控模块）：推荐0402封装压敏电阻（工作电压19V~70V），电容值4.7pF~50pF，漏电流＜1μA，适配高频信号线路的低干扰需求。
- 高能量浪涌场景（如车载电源输入端口）：采用1206封装产品，通流容量达100A（8/20μs），钳位电压控制在额定值的1.2倍以内，配合TVS二极管形成多级防护，抑制80%以上的瞬态过压风险。
三、可靠性设计与生产过程管控
平尚科技通过UL认证的底层逻辑在于全流程数据闭环管理：- 1.工艺控制：AI视觉检测系统实现0201封装电极缺陷识别精度99.99%，过程能力指数（CPK）≥1.67，确保批次一致性。
- 2.测试验证：设计加速寿命试验（如3000次温度循环），压敏电阻的ESR增长＜8%，远低于行业平均15%的失效阈值。
- 3.可追溯性：从陶瓷粉体供应商批次号到成品序列号的全链路追溯，支持24小时内定位异常根源，满足主机厂PPAP文件审核要求。
四、应用案例与数据验证

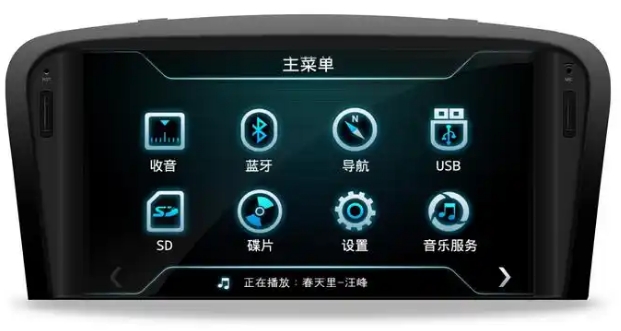

案例1：车载信息娱乐系统电源模块整改- 问题：12V电源线在雷击测试中因浪涌电压（6kV/3kA）导致主控芯片损坏。
- 方案：采用平尚科技0603封装压敏电阻（Vc@50A=35V）与TVS二极管组合，构成π型滤波电路。
- 效果：浪涌电压钳位至40V以下，系统通过ISO 7637-2脉冲5a测试，不良率降至10DPPM。
案例2：ADAS摄像头信号线防护- 问题：LVDS差分线受共模噪声（30MHz~300MHz）干扰，引发图像误码。
- 方案：嵌入0402封装低电容压敏电阻（CT=5pF），结合磁珠滤波器抑制高频噪声。
- 效果：共模噪声降低18dB，图像传输稳定性达99.99%。
五、未来趋势：智能化与集成化防护
平尚科技正研发：智能动态调节模块：通过实时监测电路状态（响应时间＜1ms），自动调整钳位电压阈值，适配6G通信等高动态场景。集成化EMC模组：将压敏电阻、TVS、磁珠集成于3.2×1.6mm封装，PCB占用面积减少60%，满足车载电子小型化需求。
