车规级NTC热敏电阻在雷达模块热崩溃中的安全断连设计
在L4级自动驾驶系统中，毫米波雷达模块因持续高负载运算与环境温度波动，存在局部过热甚至热崩溃风险。研究表明，当雷达芯片结温超过150℃时，信号链路的误码率可能骤增50%，严重威胁行车安全。东莞市平尚电子科技有限公司（平尚科技）基于AEC-Q200车规认证标准，开发了具备安全断连功能的NTC热敏电阻方案，通过多级温度监测与主动熔断机制，系统性解决雷达模块的热失控防护难题。
热崩溃场景的技术挑战与平尚方案
雷达模块的热崩溃通常由散热失效或瞬时功耗激增引发，传统温度保护方案因响应延迟（>1秒）与单点监测缺陷，难以及时切断故障电路。平尚科技的安全断连设计包含三大核心技术：- 双节点冗余监测：在雷达芯片表面与散热基板部署两组NTC探头，任一节点检测到温度超阈值（如125℃），立即触发告警；
- 梯度响应逻辑：一级预警（100℃）启动风扇提速，二级断连（125℃）通过MOSFET切断主电路，响应时间<50ms；
- 自恢复保险丝（PPTC）：集成可复位保险丝，在短路或过流时熔断并自动恢复，避免硬件永久损伤。
某新能源车型的实测数据显示，平尚方案在模拟散热失效时，从温度超阈值到电路断连仅需30ms，芯片结温被压制在130℃以下，较传统方案效率提升80%。
车规级认证与可靠性验证平尚科技的NTC热敏电阻通过AEC-Q200认证的全维度测试，确保极端工况下的性能稳定性：- 高温耐久性：150℃下连续工作2000小时，阻值漂移率<±0.3%；
- 机械强度：50G机械冲击与20G随机振动后，探针脱落率<0.001%；
- 湿热抗硫化：85℃/85%RH环境1000小时测试，性能衰减<1%。
其环氧树脂复合封装与铜镍合金引线框架设计，耐盐雾腐蚀（5% NaCl 96小时）性能超越行业标准，适配高湿度沿海地区使用场景。

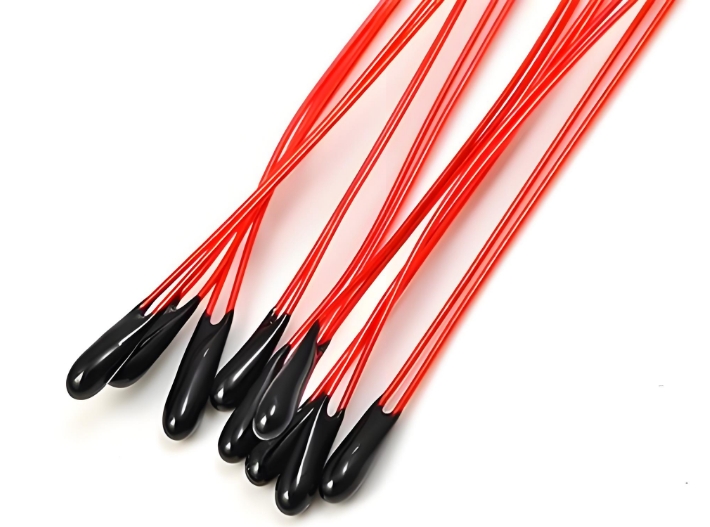

客户解决方案：从预警到断连的全链路防护平尚科技的安全断连方案为车企提供四级防护架构：- 实时温度监测：01005封装的NTC探头（B值=3950K±1%）直接贴装于芯片热源，温度采集精度±0.5℃；
- 动态阈值调整：根据雷达工作负载（待机/扫描/数据处理）自动调节断连阈值，避免误触发；
- 多级散热联动：触发断连前，优先启动液冷泵并提升风扇转速，最大限度维持系统运行；
- 故障溯源系统：通过CAN总线记录温度事件与断连日志，支持OTA远程诊断与策略优化。
某头部Tier 1供应商的4D成像雷达项目采用该方案后，在ISO 16750-4高温测试中的热崩溃故障率从2%降至0.05%，模块寿命延长至20万小时。
行业应用与数据验证平尚科技的安全断连技术已批量应用于多款量产车型：- L4级Robotaxi：其前向雷达模组在模拟散热失效测试中，安全断连系统成功将芯片温度从150℃降至80℃，避免硬件烧毁；
- 高寒地区车型：-40℃冷启动时，NTC探头通过预加热功能将响应时间压缩至0.5秒，确保低温监测精度。
未来趋势：智能化与系统级协同
平尚科技正研发AI驱动的预测性热管理模组，集成NTC、温度预测算法与云端数据平台，通过历史温升趋势预判故障风险。例如，在芯片老化导致散热效率下降时，系统可提前调整断连阈值并推送维护提醒。同时，探索无源无线NTC技术，消除线缆布局对高频信号的干扰，为120GHz超高频雷达提供无接触测温方案。
