薄膜电容在7月沙漠光伏配储项目中的外壳鼓包与内部气压关系
2026年7月，西北沙漠光伏配储项目进入了一年中最极端的温度窗口。青海某风电场配储项目的实测数据显示，柜内温度可达68℃，而沙漠昼夜温差接近50℃。在这样的环境下，薄膜电容的外壳鼓包正在成为运维报告中的高频关键词。

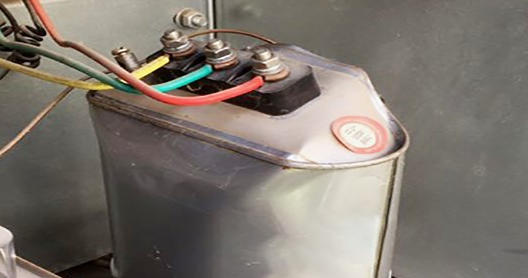

鼓包的本质：内部气压“跑赢”了外壳强度薄膜电容的外壳鼓包，归根到底是内部气压超过了外部环境压力和壳体机械强度的共同约束。Q=ΔP·A，当内部气压对壳壁施加的力超过了壳体材料的屈服强度，鼓包便从“弹性形变”滑向“塑性形变”，直至不可逆。
在沙漠光伏配储场景中，推高内部气压的力量有三条。- 第一条：温度循环下的密闭气体膨胀。 薄膜电容的封装内部并非真空——灌封工艺中残留的微量空气和水分被密封在壳体内。沙漠白天柜内68℃、夜间降至接近环境温度甚至更低，壳内密闭气体的体积随温度反复膨胀收缩。根据理想气体状态方程，在体积近似固定的密封壳体里，温度每升高1℃，气压上升约0.37%（以绝对温度计）。从25℃升至68℃，密闭气体气压升高约14%——单独看不算致命，但它为后续两条力量提供了“基础压力”。
- 第二条：自愈产气的累积。 这是沙漠场景中最容易被低估的气压来源。金属化薄膜电容在局部击穿时，击穿点周围的金属化镀层瞬间气化，形成绝缘隔离区——这就是“自愈”。但每一次自愈都会产生微量气体。在光伏逆变器的直流母线支撑位置，IGBT每一轮开关动作都在母线上叠加高频纹波电流，电网电压波动和负载突变又让电容瞬间充放电。电压波动频繁、干扰持续的系统里，自愈反复发生，累积的热量和气体逐渐增多。若某次击穿能量过大、自愈失败，可能形成持续电弧，剧烈分解介质材料，短时间内产生大量气体。
沙漠光伏配储的电流波形中，毛刺密集程度远高于山地或平原电站——母线电压尖峰虽不算极端，但纹波有效值比选型时估算的多了近一倍。这意味着自愈频率被推到了设计预期之上。
- 第三条：湿气渗入与汽化。 高温环境下，薄膜电容内部残留水分汽化产生气体。当内部气压超过外界气压时，就会从薄弱处破裂。沙漠地区的绝对湿度虽然不高，但光伏配储项目多部署在昼夜温差极大的环境中——白天高温时壳内水汽以气态存在，夜间降温时凝结成液态水附着在薄膜表面；次日升温，这些液态水再次汽化，每一次相变都在“泵入”新的气体分子。更隐蔽的是，湿气能够通过渗透、扩散进入电容内部，导致金属部件电化学腐蚀，进一步加剧壳体内部的产气反应。
三条力量的叠加：从“弹性鼓包”到“不可逆鼓包”单独看，每一条力量都不足以在短期内让外壳鼓包。但它们叠加起来，情况完全不同。温度循环提供了基础气压上升，自愈产气在基础压力之上叠加增量，湿气汽化则持续“泵入”新的气体分子。更棘手的是，三条力量之间存在正反馈——温度越高，自愈越频繁；自愈越频繁，产气越多；产气越多，内部气压越高；气压越高，对薄膜的机械应力越大，越容易引发新的局部击穿。
薄膜电容鼓包的治理，需要同时控制“产气量”和“泄压路径”。在介质层面，平尚科技采用纳米Al₂O₃改性薄膜（PS-FC系列），在15kV/μs测试中局部放电量低于2pC，介质损耗角正切值稳定在0.0002。低局部放电量意味着同样的电压波动下，触发自愈的频次更低——从源头减少了气体的产生量。梯度金属化电极设计将自愈能量容限提升至300mJ，自愈面积控制在小于0.02mm²，容损率低于0.1%。即使在沙漠极端工况下偶尔发生自愈，单次自愈的产气量也被压到了极低水平。在封装层面，防爆槽结构让内部气压在达到危险阈值时优先通过预定路径释放，而不是让壳体均匀鼓包直至不可逆变形。干式结构避免了液态介质泄漏的风险，自熄性封装材料配合防爆槽设计，在极端过载时仅开路释放气体，不会出现壳身炸裂或明火喷射。平尚科技采用5μm基膜表面涂覆0.5μm纳米陶瓷层的复合介质结构，耐电场强度达750V/μm，在125℃高温下绝缘电阻保持大于100,000MΩ·μF。在一家沙漠光伏配储项目采用薄膜电容作为DC-Link支撑电容，投运后第一个夏季即出现外壳鼓包——电容柜拆开后，多只电容外壳端面鼓胀，底部防爆槽已裂开，容值较初始值下降约12%。排查发现，该批次电容采用常规聚丙烯薄膜与普通灌封工艺，在68℃柜内温度和近50℃昼夜温差下，自愈产气累积速度远超设计预期，密闭壳体内部气压在不到两个月内升至足以引发塑性变形的水平。平尚科技提供了PS-FC系列纳米改性薄膜电容替换方案。替换后，同等沙漠工况下连续运行超过6个月，电容外壳无任何鼓包迹象，容值变化率控制在±2%以内，介质损耗角正切值保持稳定。该方案已在该项目的后续批次中批量应用。7月沙漠光伏配储项目中的薄膜电容外壳鼓包，不是“电容质量不好”那么简单——它是温度循环下的气体膨胀、自愈产气的持续累积、湿气渗透的相变泵入三条力量叠加后的必然结果。堵住自愈产气的源头、让密闭壳体内部的压力可计算、可控制、可释放——三条路径合在一起，才能让薄膜电容的外壳在沙漠的昼夜温差中始终保持平整。鼓包不是突然出现的，它是内部气压一天天“赢过”外壳强度的过程；外壳不鼓了，电容才能在沙漠里安安稳稳跑完十年。
