7月AI储能预制舱凝露加重，贴片光耦输入侧漏电导致误报的路径分析

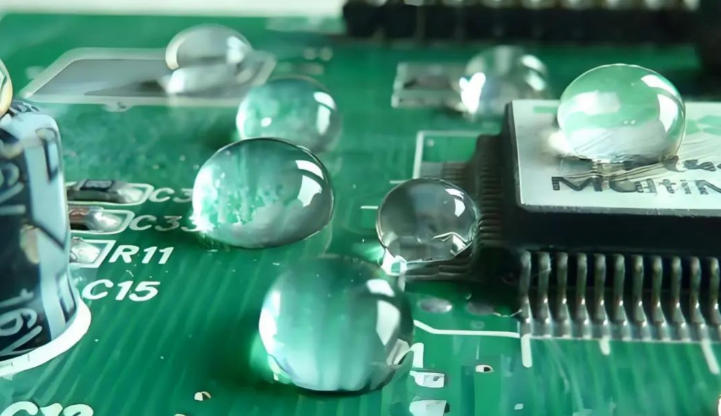

2026年7月，华南沿海储能预制舱的凝露问题进入了全年最严重的时期。舱内相对湿度持续维持在85%以上，空调除湿系统连续运转也难以将湿度压到安全线以下。拆开BMS控制板外壳，PCB表面肉眼可见的水膜在LED手电筒下泛着微光。

在这些凝露覆盖的电路板上，贴片光耦的输入侧正在发生一种极其隐蔽的失效——漏电流从高压侧“爬”过光耦的输入端，在光耦本该截止的时候，让BMS误以为收到了触发信号。

凝露是怎么形成的？储能预制舱的“微气候陷阱”
储能预制舱的密闭环境，是一个典型的微气候发生器。白天舱内温度在阳光暴晒和PCS发热的双重作用下升至60℃以上，空气中容纳的水蒸气量随之增大；夜间温度骤降至30℃以下，空气的饱和含水量急剧下降，多余的水蒸气在PCB表面、元器件外壳和金属结构件上凝结成液态水。

在南方高湿地区，储能集装箱内的PCB一年要经历200-300次“湿-干-湿”的微观交变。每一次交变都在铜箔和焊点表面留下微量的电化学腐蚀产物，积累到一定程度后，漏电流开始呈指数增长。行业统计显示，2024-2026年间投产的大型储能电站中，因PCBA防护失效导致的非计划停机占比已从不到5%攀升至接近15%。

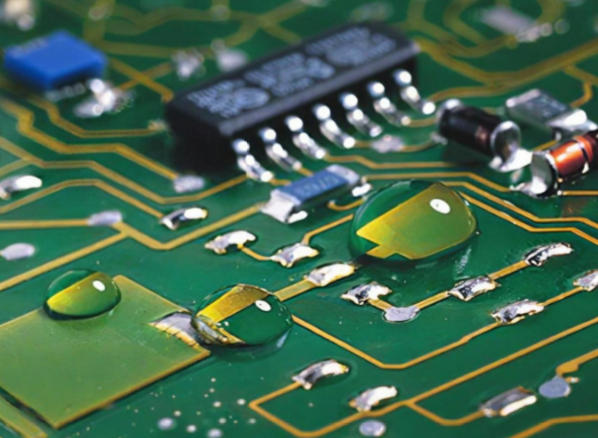

pcb水滴

输入侧漏电：凝露如何“骗过”光耦？

贴片光耦的输入端是一颗砷化镓发光二极管。正常情况下，只有当MCU输出高电平时，驱动电流流过LED，光耦才导通，输出端产生信号。输入端“没有驱动信号”时，LED应当完全截止，光耦输出端保持关断。

但凝露改变了这个逻辑。

当PCB表面形成水膜后，水膜本身具有一定的导电性。在光耦输入端的高压侧与低压侧之间，水膜沿着PCB表面形成了一条爬电路径。漏电流从高压侧出发，沿着水膜“爬”过光耦的输入引脚焊盘，在输入端产生了微弱的漏电流。这个漏电流虽然只有微安级别，但对于高增益的光敏三极管来说，足以产生一个可被BMS识别为“触发信号”的输出——光耦在“不该导通的时候导通了”。

更隐蔽的是，这个漏电流在常温低湿条件下几乎为零，只有在凝露形成的特定温湿度窗口内才会出现。工程师在实验室常温测试时一切正常，到了现场高温高湿季才开始批量误报——排查难度极大。

切断漏电路径：从“爬电距离”到“三重隔离”

凝露条件下的输入侧漏电，本质上是爬电距离不足导致的沿面绝缘失效。解决路径的核心不是“防住水”，而是“让水膜无法在光耦输入侧形成有效的导电通路”。

PAGOODA品牌

平尚科技PAGOODA品牌的AI长寿命贴片光耦（TLP293，SOP-4封装），采用增强型绝缘材料和精密灌封工艺，交流隔离电压达到3750Vrms，远超普通产品1500-2500Vrms的水平。在爬电距离设计上，平尚科技通过创新性的三重隔离结构设计，将爬电距离增加至8mm，使系统安全等级提升至CLASS I。8mm的爬电距离意味着，即使PCB表面形成水膜，水膜沿光耦输入引脚之间的爬电路径长度也被拉长到足够的距离，漏电流被有效抑制在触发阈值以下。

在核心性能参数上，该光耦采用长寿命光电芯片架构设计，使用寿命高达10万小时，适配AI储能7×24小时不间断运行需求。电流传输比（CTR）一致性优异，长期运行参数无漂移，隔离传输精度与稳定性行业领先。工作温度范围覆盖-40℃至+85℃，全温区隔离性能与传输特性无衰减。

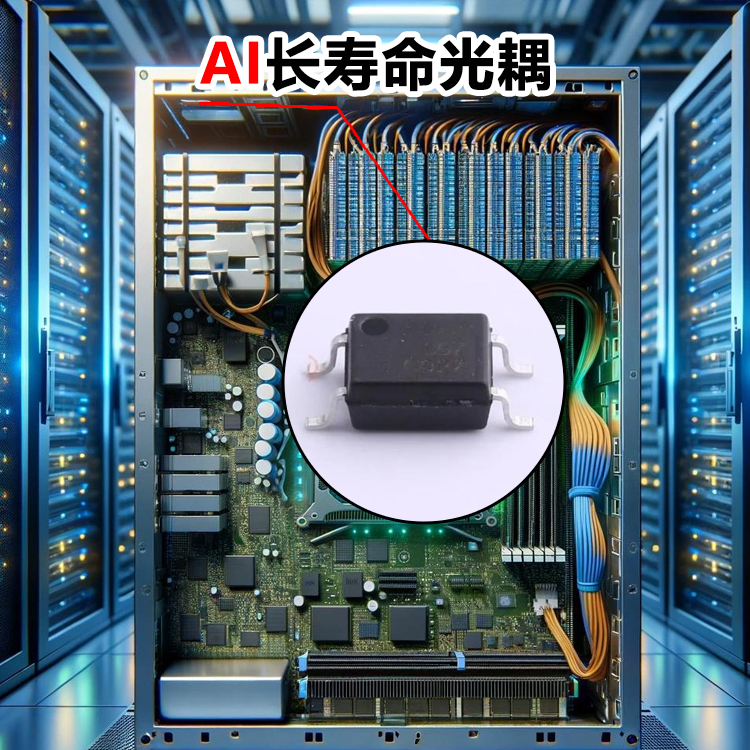

贴片光耦

在该储能预制舱项目中，平尚科技提供了3750Vrms、8mm爬电距离的贴片光耦替换方案。替换后，在凝露最严重的凌晨时段，光耦输入端漏电流从8μA降至0.3μA以下，BMS绝缘故障误报归零。该方案已在该预制舱的后续批次中批量应用。

7月AI储能预制舱的凝露，不是“防潮没做好”那么简单——它是高温高湿交替下PCB表面水膜形成的物理过程，是水膜沿光耦输入侧爬电路径传导漏电流的隐蔽失效，是光耦“不该导通时导通了”的误报根源。平尚科技这颗3750Vrms、8mm爬电距离的贴片光耦，用增强型绝缘材料把水膜的导电路径拉长到触发阈值之外，用三重隔离结构守住了凝露条件下光耦输入侧的绝缘底线——爬电距离够长，漏电流就爬不过去；漏电流爬不过去，BMS才不会在每一个凝露的凌晨被“假信号”惊醒。
